Es un entrepiso unidireccional, está constituido por viguetas prefabricadas de hormigón pretensado VigueTraba® como el elemento resistente, bovedillas de poliestireno expandido ExpanPol® como elemento aligerante.

La losa se completa con el hormigón vertido in situ para la  carpeta de compresión, armadura para momentos negativos y de reparto que se coloca en obra, empleando una disposición y tipo de acero de acorde con nuestras especificaciones.

Todo este conjunto constituye un único elemento estructural rígido, capaz de resistir y transmitir los esfuerzos a que estará sometido el entrepiso.

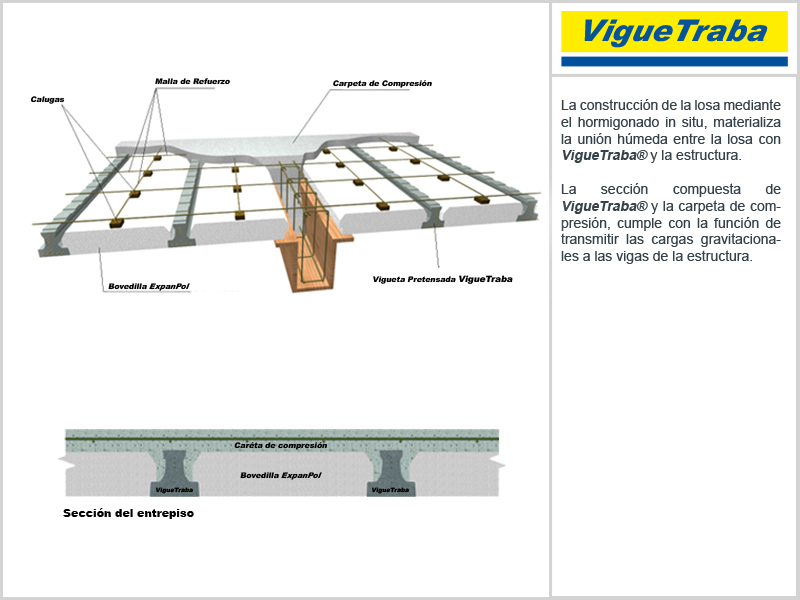

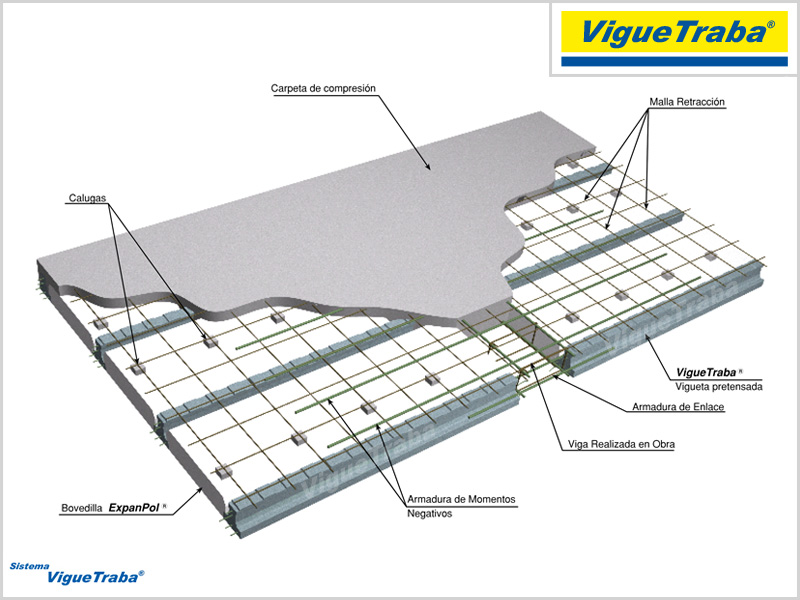

El entrepiso construido con el Sistema VigueTraba esta compuesto por:

• Carpeta de compresión: Cumple con una función resistente junto a la VigueTraba®, el hormigón vertido en obra tiene que tener una resistencia caracteristica a los 28 días de 200 kg/cm ² , el tamaño máximo del agregado a utilizar es de ¾¨, la consistencia de la mezcla tiene que tener un asentamiento máximo en el cono de Abrams de 9 cm, tiene que tener un espesor mínimo de 5cm.

• Armadura de momentos negativos: Se la colocará bajo la armadura de reparto. Siendo su diámetro y posición los indicados en los planos de ejecución de la losa y tienen que cumplir nuestras especificaciones.

• Armadura de reparto: En la carpeta de compresión se dispondra de una malla de retracción de al menos 4mm de diámetro en las dos direcciones.

Área de la armadura transversal a las viguetas A1 ≥ 1,4cm²/m

Área de la armadura paralela a las viguetas A2 ≥ 0,7cm²/m

Tiene que estar separada aproximadamente 2,5 cm de la bovedilla.

• Armadura de enlace: Van situadas en las cabezas de la VigueTraba® y se las pone cuando la vigueta no llega a penetrar a la viga de apoyo, aseguran la integridad del apoyo, debiendo tener el diametro y la longitud reflejada en los planos de ejecución.

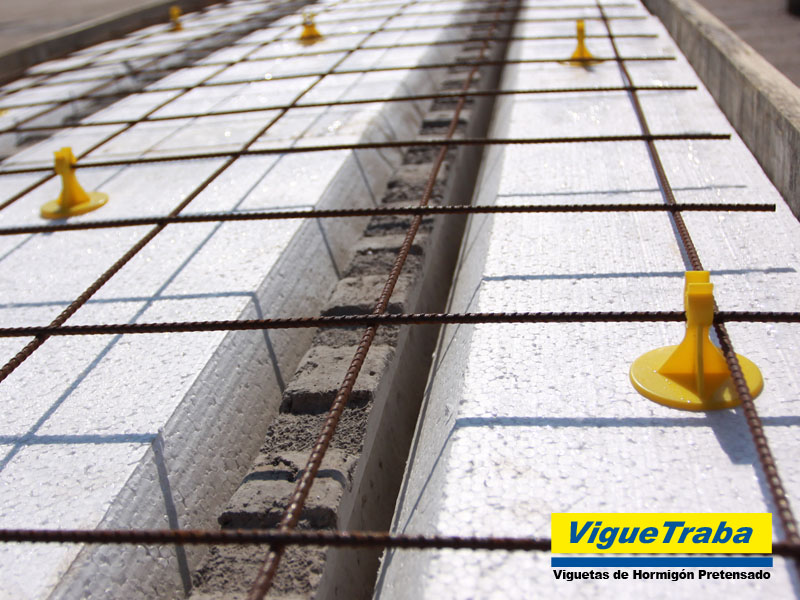

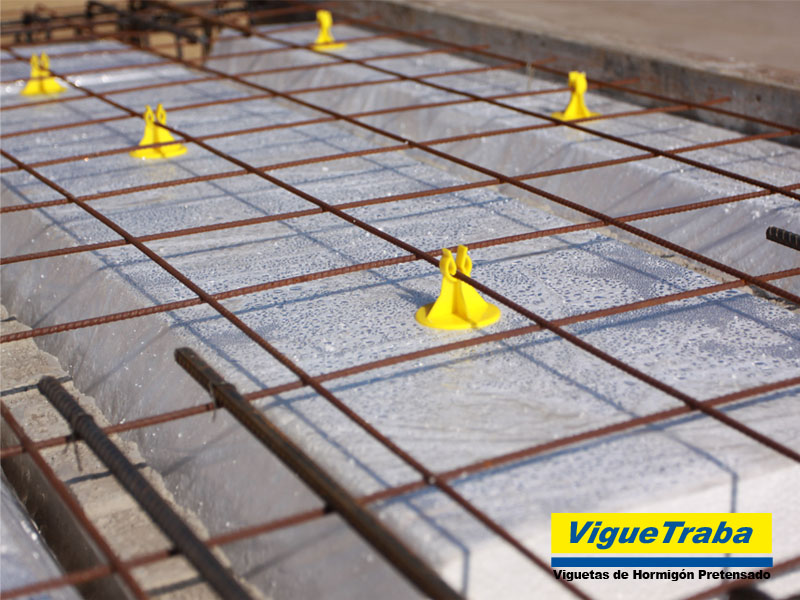

• Calugas o separadores:  Se colocarán en obra encima de las bovedillas ExpanPol®, pueden ser de hormigón, mortero o plástico rígido y haber sido diseñadas con una base para no hundirse en el poliestireno. Mediante una adecuada disposición garantizan la posición de la armadura de reparto para que tenga un apropiado recubrimiento.  Se dispondrán a una distancia máxima de 50 Φ ≤ 50cm.


• Manipulación: La descarga y elevación de la VigueTraba® se la debe realizar posición de “T” invertida. Se pondrá especial cuidado en no golpearla ni dañar ninguna vigueta. Para la elevación de las viguetas con medios mecánicos se aconseja utilizar una barra rígida con dos o más puntos de apoyo.

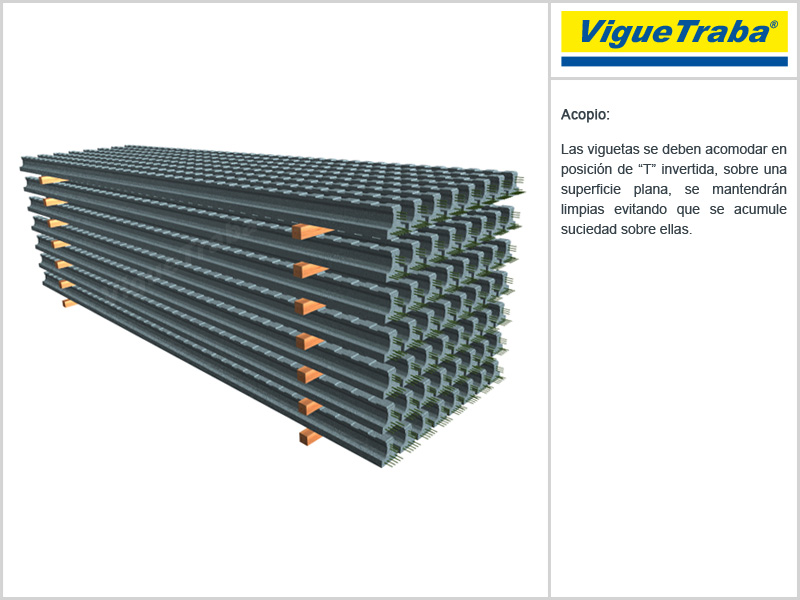

• Acopio: Las viguetas VigueTraba® se deben acomodar en posición de “T” invertida, sobre una superficie plana, apiladas sobre durmientes de madera, que coincidan en la misma vertical, se mantendrán limpias evitando que se acumulen sobre ellas suciedades de la obra.

Las bovedillas ExpanPol®, son muy resistentes, no se rompen en la carga, descarga y manipulación posterior, al contrario a materiales tradicionales como la cerámica y el hormigón.

Por el bajo peso que poseen, es aconsejable ponerlas al resguardo del viento, ya sea en lugares cerrados o al aire libre con un peso encima.

Dependiendo de las medidas en obra, cuando se tengan que efectuar cortes éstos se podrán realizar con sierra circular o serrucho.

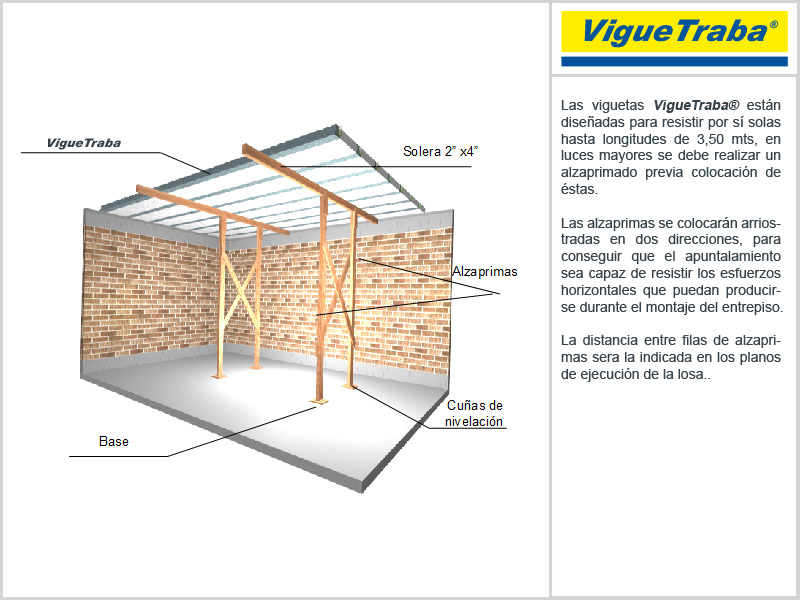

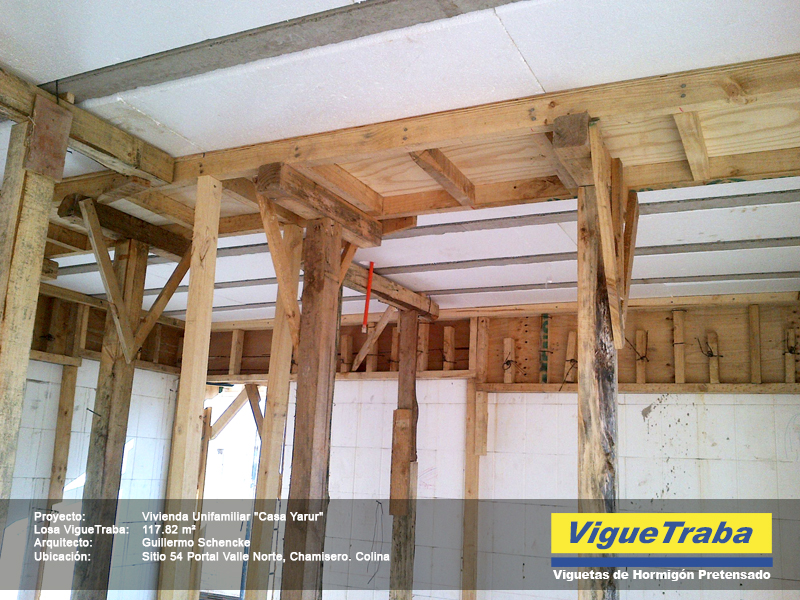

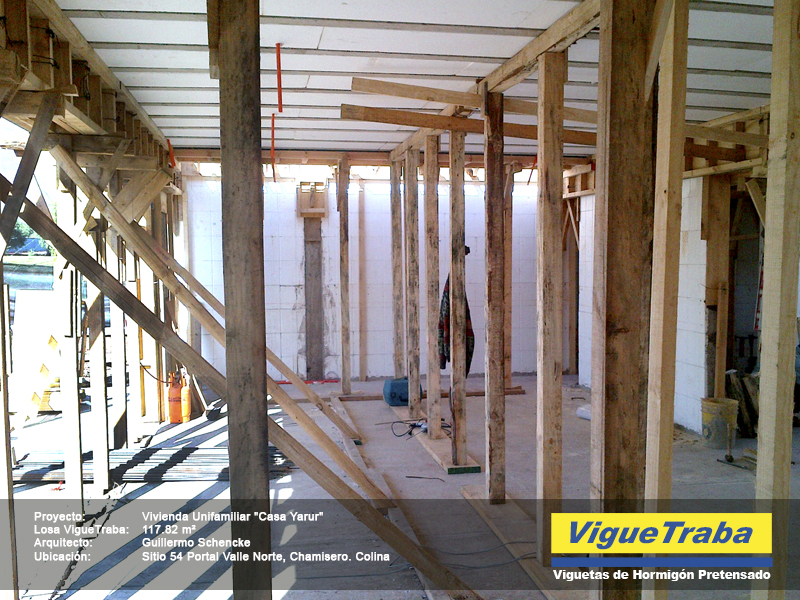

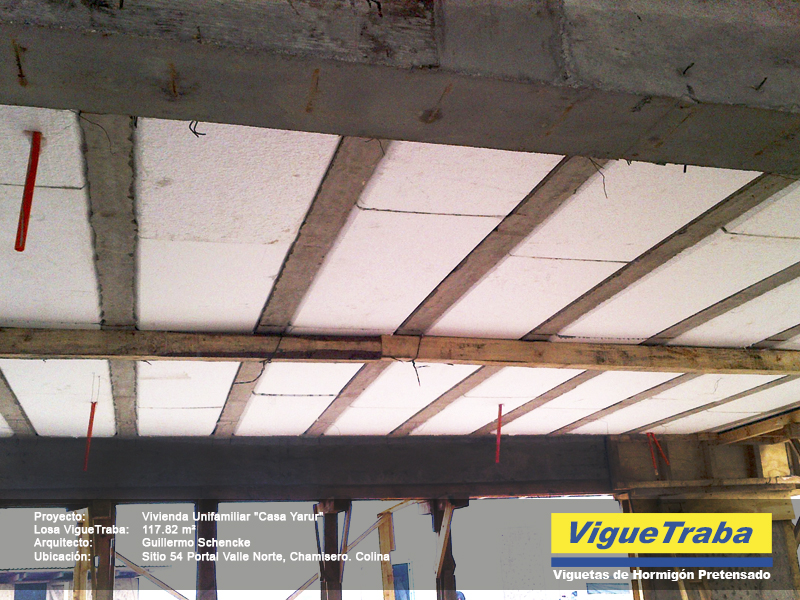

• Alzaprimado: Las viguetas VigueTraba® están diseñadas para resistir por sí solas hasta longitudes de 3,50 mts, en luces mayores se debe realizar un alzaprimado previa colocación de éstas. Las alzaprimas se colocarán arriostradas en dos direcciones, para conseguir que el apuntalamiento sea capaz de resistir los esfuerzos horizontales que puedan producirse durante el montaje del entrepiso. La distancia entre filas de alzaprimas sera la indicada en los planos de ejecución de la losa.

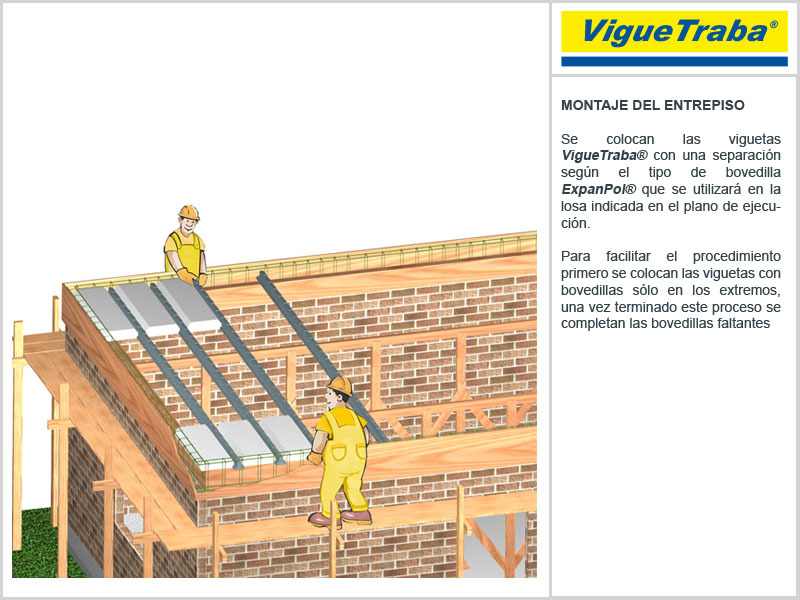

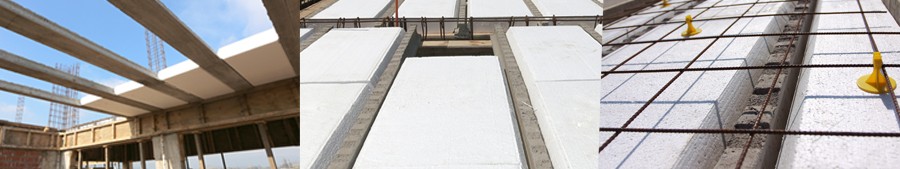

• Colocación de las viguetas VigueTraba® y las bovedillas ExpanPol®: Se colocan las viguetas con una separación según el tipo de bovedilla que se utilizará en la losa, indicada en el plano de ejecución.  Para facilitar el procedimiento primero se colocan las viguetas con bovedillas sólo en los extremos, una vez terminado este proceso se completan las bovedillas faltantes.

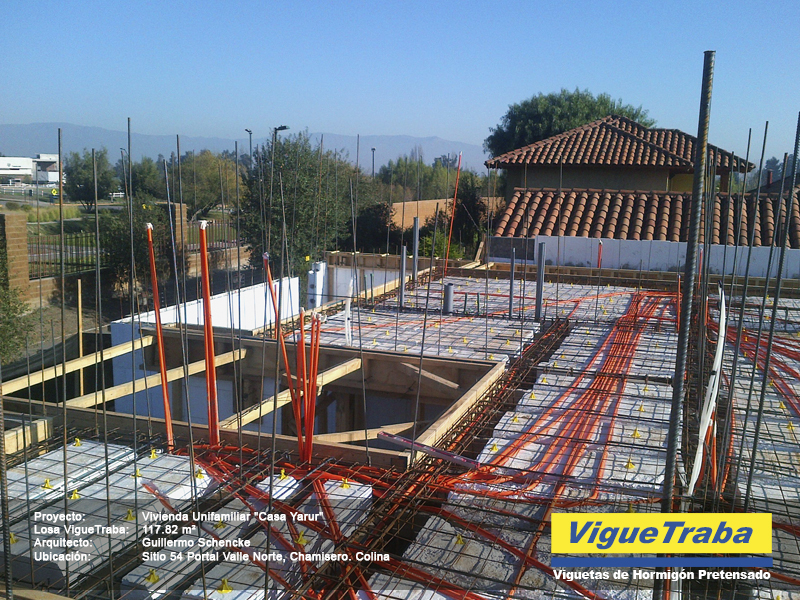

• Colocación de instalaciones eléctricas y sanitarias: Una vez terminada la colocación de viguetas y bovedillas, y antes de la colocación de la armadura de reparto, se deben ejecutar las instalaciones eléctricas y sanitarias, para esto se retirará o se quitará una porción de bovedilla y se fijará la caja sobre una tabla de madera que también sirve de encofrado.  En las instalaciones sanitarias cuando las cañerías van paralelas a las viguetas se puede retirar la bovedilla. Si las cañerías van perpendiculares a las viguetas, estas deben ir debajo de la losa, creándose un cielo falso.

• Colocación de Armaduras: La armadura de momentos negativos se colocará preferentemente bajo la armadura de reparto, a la cual se fijará para que mantenga su posición. Es importante que la armadura de reparto esté separada 2 cm utilizando calugas.

Descargar en Fichas Técnicas archivo PDF: Instrucciones de Montaje VigueTraba®.

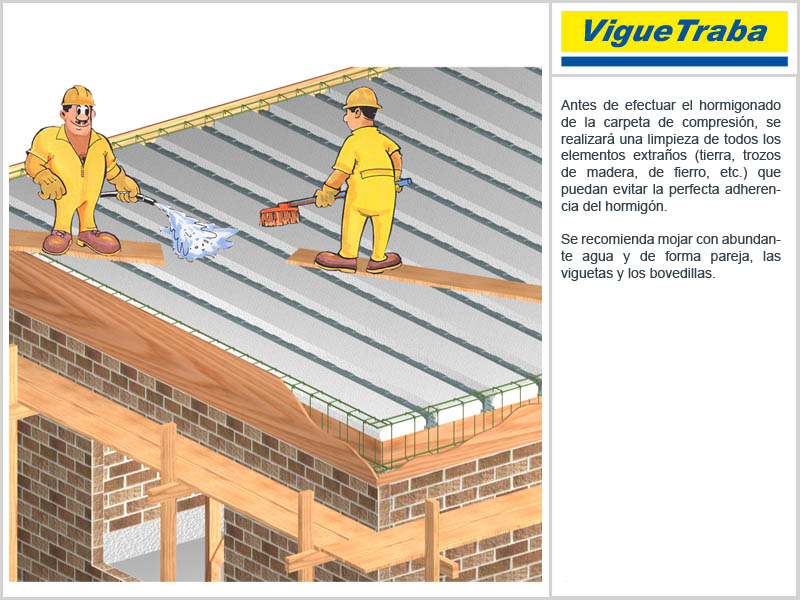

Antes de efectuar el hormigonado de la carpeta de compresión, se realizará una limpieza de todos los elementos extraños ( tierra, trozos de madera, de fierro, etc.) .

Es aconsejable hormigonar la losa en el sentido paralelo a las viguetas, en caso de tener una junta de hormigonado hay que realizarla encima de las bovedillas y nunca sobre las viguetas.

El hormigón debe cubrir las viguetas sin que queden espacios por rellenar, la carpeta de compresión se vacía simultáneamente con los nervios, y tendrá un espesor uniforme de 5 cm. sobre la bovedilla.

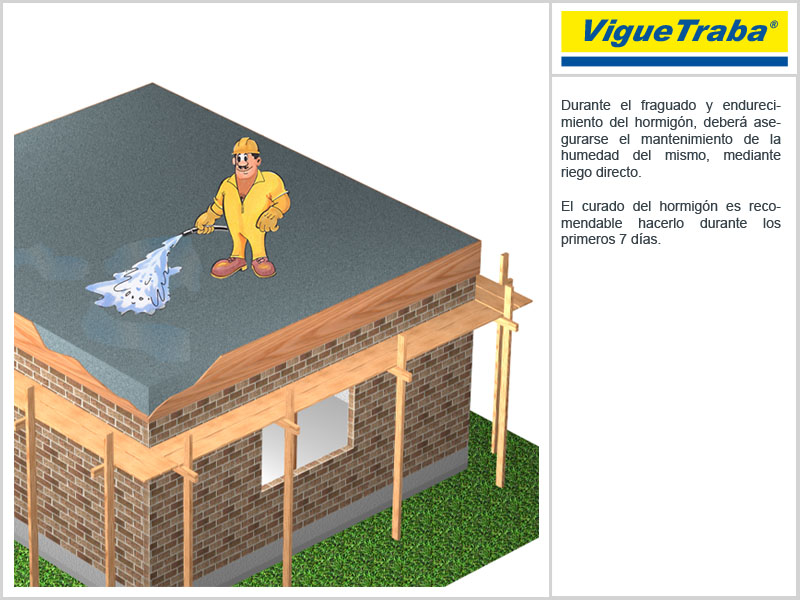

• Curado: Durante el fraguado y endurecimiento del hormigón, deberá asegurarse el mantenimiento de la humedad del mismo, mediante riego directo. El curado es recomendable hacerlo durante los primeros 7 días.

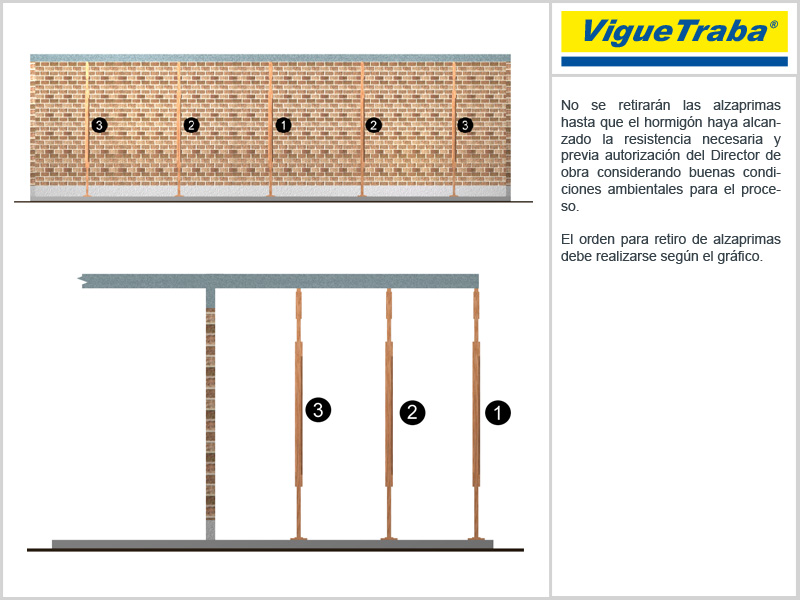

• Retiro de Alzaprimas: No se retirarán las alzaprimas hasta que el hormigón haya alcanzado la resistencia necesaria y previa autorización del Director de obra considerando buenas condiciones ambientales para el proceso.

Utilizando el Sistema VigueTraba, sólo se vacía una carpeta de compresión de 5cm, esto reduce un 40% el peso del entrepiso comparado con una Losa Maciza Tradicional.

• Rapidez y facilidad de montaje.
• Se elimina el entablado que es necesario para la losa tradicional.
• Menor cantidad de alzaprimas por metro cuadrado.
• Ahorro en tiempo y costo de construcción, comparando con otras alternativas de entrepiso.
• Reducción en el tiempo de desencofrado.
• Menor cantidad de hormigón por m² necesario para vaciar la carpeta.
• No requiere de equipo pesado para el montaje. (Peso por metro lineal 17 Kg).

• Menor masa a considerar para el cálculo sísmico.
• Reducción de esfuerzos.
• Menor carga muerta en vigas, columnas y fundaciones.
• Mayores luces a igualdad de canto, respecto a las viguetas de hormigón armado.
• Rápido y fácil montaje.
• Menor deformación respecto a las viguetas de hormigón armado e elimina el moldaje necesario para la losa tradicional.
• Mayor aislamiento acústico y térmico del entrepiso, gracias a la bovedilla de poliestireno expandido ExpanPol® .
• Menor peso por m² del entrepiso.
